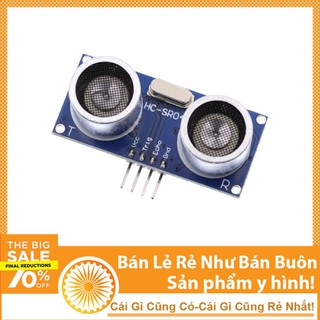

Giới thiệu Module Cảm Biến Siêu Âm SRF04
THÔNG SỐ KĨ THUẬT
- Điện áp hoạt động: 5VDC.
- Khoảng cách phát hiện: 2cm – 450cm.
- Độ chính xác: ± 0.2cm.
- Tín hiệu kích hoạt đầu vào: 10us xung TTL.
- Kích thước: 43mm x 20mm x 17mm.
Các chân của cảm biến siêu âm HC- SR04:
+ Cảm biến siêu âm HC- SR04 có 5 chân, bao gồm:
+ Chân cấp nguồn VCC: 5V.
+ Trigger: Chân kích hoạt phát sóng siêu âm. Ở chế độ 2, chân Trigger vừa có chức năng kích hoạt phát sóng siêu âm, vừa có chức năng nhận báo tín hiệu khi module nhận được sóng siêu âm phản hồi.
+ Chân Echo: Sử dụng để nhận biết có sóng siêu âm phản hồi.
+ Chân Out: Chân chọn chế độ.
+ Chân GND: cấp nguồn 0V.
************
CÔNG DỤNG SẢN PHẨM
- Cảm biến siêu âm sử dụng nguyên lý phản xạ sóng siêu âm. Cảm biến gồm 2 module.1 module phát ra sóng siêu âm và 1 module thu sóng siêu âm phản xạ về. Đầu tiên cảm biến sẽ phát ra 1 sóng siêu âm với tần số 40khz. Nếu có chướng ngại vật trên đường đi, sóng siêu âm sẽ phản xạ lại và tác động lên module nhận sóng. Bằng cách đo thời gian từ lúc phát đến lúc nhận sóng ta sẽ tính được khoảng cách từ cảm biến đến chướng ngại vật.
Khoảng cách = (thời gian * vận tốc âm thanh (340 m/s) / 2
**********
