Module Điều Khiển Động Cơ L298 ( Mạch Cầu H L298), Bảng Điều Khiển Động Cơ Bước Tb6600 4a 9~40v

Giới thiệu Module Điều Khiển Động Cơ L298 ( Mạch Cầu H L298), Bảng Điều Khiển Động Cơ Bước Tb6600 4a 9~40v

TÍNH NĂNG

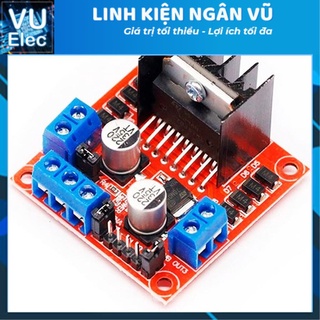

- Module điều khiển động cơ L298 ( mạch cầu H L298) là một module hưu ích, phổ biến với chức năng thông dụng và giá thành cực kỳ rẻ là lựa chọn của các bạn học sinh, sinh viên.
- Mạch này có thể điều khiển được 2 động cơ.
- Ứng dụng rất nhiều vào các đề tài: điều khiển xe robot, điều khiển cánh tay robot (Cánh tay robot 3 bậc bạn phải sử dụng tới 2 mô đun này), Arduino để điều khiển động cơ sử dụng mô đun điều khiển động cơ…
THÔNG SỐ
Driver: L298N tích hợp hai mạch cầu H.
Điện áp điều khiển: +5 V ~ +12 V
Dòng tối đa cho mỗi cầu H là: 2A (=>2A cho mỗi motor)
Điện áp của tín hiệu điều khiển: +5 V ~ +7 V
Dòng của tín hiệu điều khiển: 0 ~ 36mA (Arduino có thể chơi đến 40mA nên khỏe re nhé các bạn)
Công suất hao phí: 20W (khi nhiệt độ T = 75 ℃)
Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃
+++++++++ Module TB6600 :
Thông Số Kỹ Thuật:
Mạch Điều Khiển Động Cơ Bước 6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.
Thông số kỹ thuật
- Nguồn đầu vào: 9V - 42V
- Dòng cấp tối đa: 4A
- Ngõ vào có cách ly quang, tốc độ cao
- Có tích hợp đo quá dòng quá áp
Cài đặt và ghép nối
- DC+: Nối với nguồn điện từ 9 - 42VDC
- DC- : Điện áp âm của nguồn
- A+ và A-: Nối vào cặp cuộn dây của động cơ bước
- B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
- PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
- PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
- DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
- DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
- ENA+ và ENA -: Khi cấp tín hiệu cho cặp này, động cơ sẽ không có lực momen giữ và quay nữa
- Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
