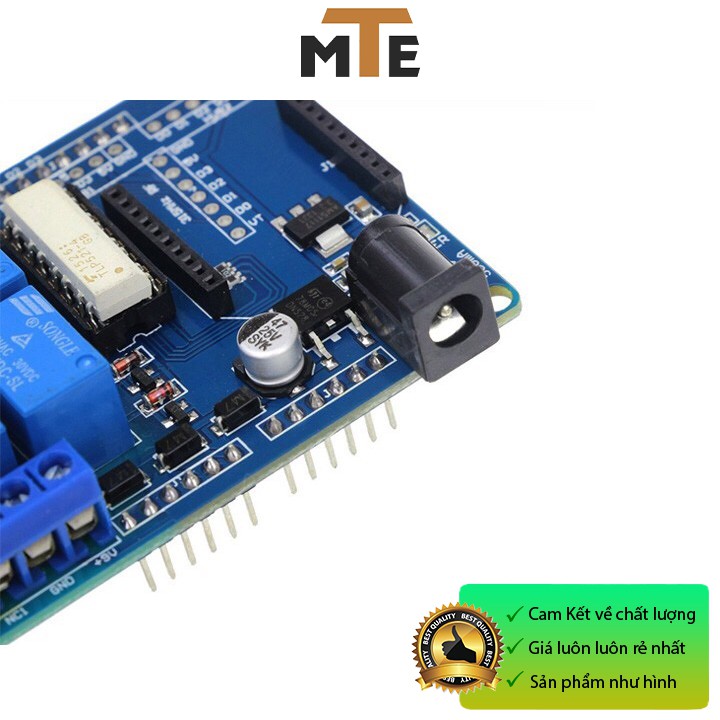

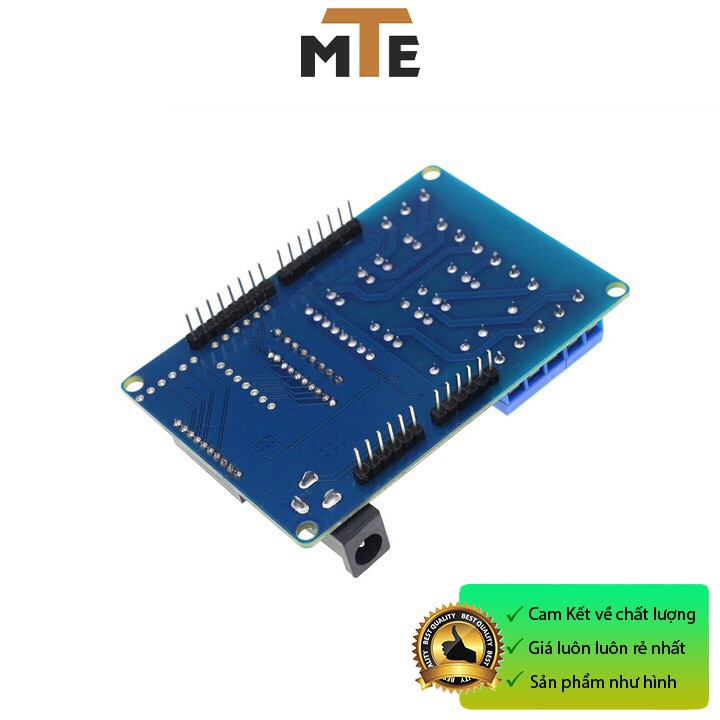

Giới thiệu Module relay 4 kênh shield v1.0 mở rộng cho Arduino UNO

TÊN SP: Module relay 4 kênh shield v1.0 mở rộng cho Arduino UNO

ỨNG DỤNG:
- Mạch Arduino shield 4 relays tương thích với board Arduino UNO R3, Arduino Mega2560, lenardo …
- Mạch Arduino shield 4 relays được sử dụng trong các ứng dụng cần đóng cắt tải AC hoặc DC, mạch có thế kế đơn giản với relay, có oppto cách ly và diode chống nhiễu xung ngược từ relay.

THÔNG SỐ KỸ THUẬT:
- Điện áp sử dụng: 5VDC từ chân 5V của Arduino.
- Điện áp kích: TTL 5VDC / 3.3VDC
- Số Relay: 4 relay 125VAC-3A / 24VDC-3A (có thể đóng ngắt tải 220VAC công suất thấp như bóng đèn, quạt,…).
- Tích hợp transistor cách ly và diod chống nhiễu xung ngược từ relay (flyback diode).
- Chân kích Relay (kích mức HIGH):
+ Relay 1: D6
+ Relay 2: D5
+ Relay 3: D4
+ Relay 4: D3
- Kích thước: 70 x 54 x 26mm.

TÀI LIỆU:
Các bạn có thể tải sơ đồ nguyên lý của kit arduino shield 4 relay tại đây : schematic LINK https://lamchucongnghe.com/wp-content/uploads/2018/10/Relay-shield-v0.9b-schematic.pdf
